概述

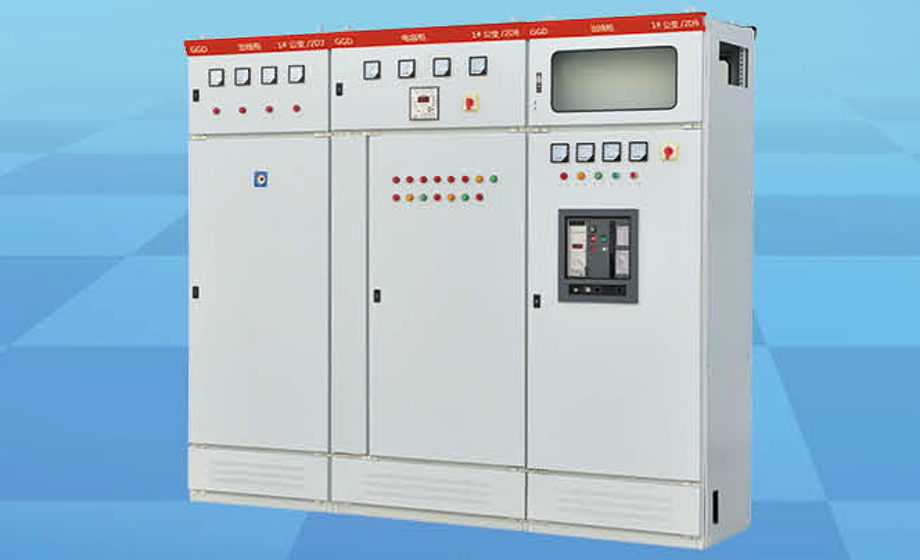

GGD 型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流 50Hz，額定工作電壓 380V，額定工作電流至 3150A 的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、 可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD 型交流低壓配電柜符合 IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

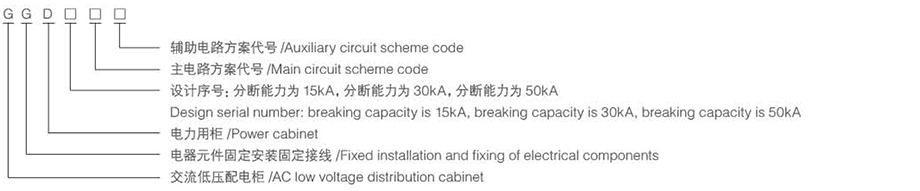

型號含義
使用環境
◆ 周圍空氣溫度不高于 + 40℃，不低于 -5℃，24h 內的平均溫度不得高于 + 35℃；
◆ 戶內安裝使用，使用地點的海拔高度不得超過 2000m；
◆ 周圍空氣相對濕度在溫度為 +40℃時不超過 50%，應在較低溫度時允許有較大的相對溫度 ( 例如 +20℃時為 90%) 考慮到由于溫度的變化可能會偶
然產生凝露的影響；
◆ 設備安裝時與垂直面的傾斜度不超過 5°；
◆ 設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所；
◆ 用戶有特殊要求時可與制造廠協商解決。

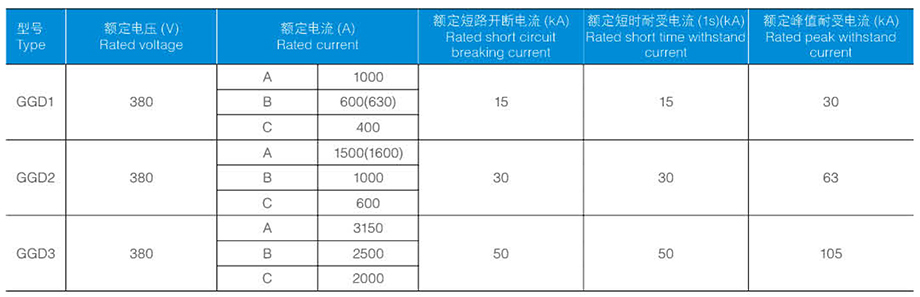

電氣性能
主電路方案
GGD 柜的主電路設計了 129 個方案，共 298 個規格 ( 不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格 )；
其中：
GGD1 型 49 個方案 123 個規格
GGD2 型 53 個方案 107 個規格
GGD3 型 27 個方案 68 個規格
主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流至 3150A，適合 2000kVA 及以下的配電變壓器選用。此外，為適
應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2 電容補償柜，其主電路方案 4 個，共 12 個規格。
